从上到下,认识发动机

从上到下,认识发动机



                发动机的构成



气缸盖罩




2

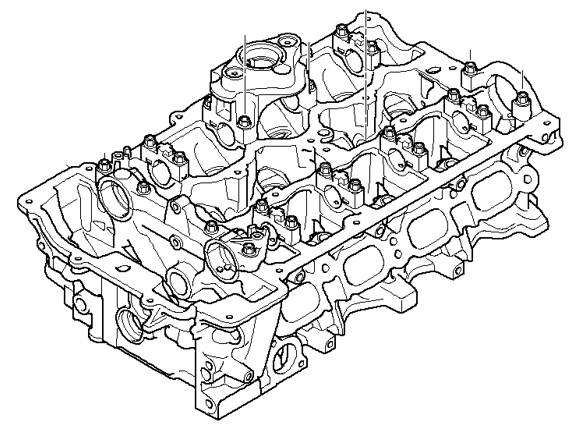

气缸盖


气缸盖,上面是汽缸盖罩,下面是气缸体。

凸轮轴,进排气门都在这里。




3

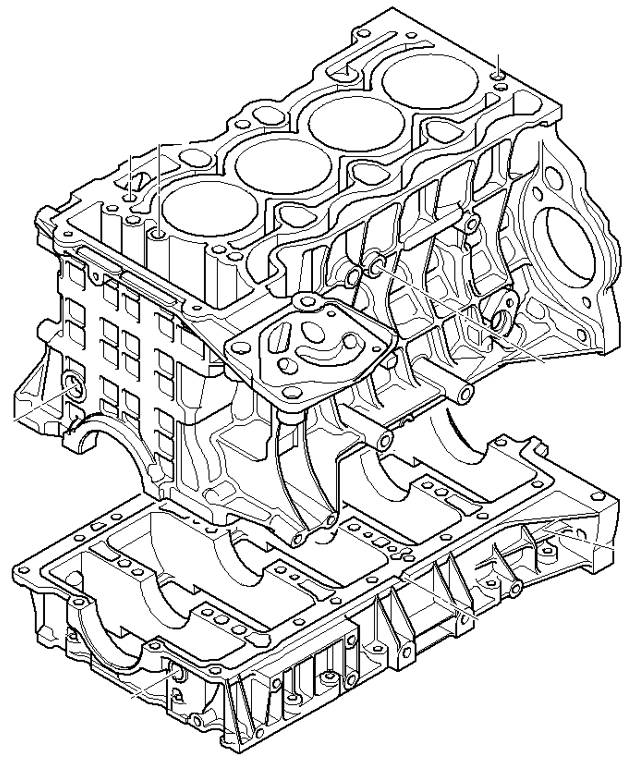

气缸体


气缸体,上接气缸盖,下接油底壳。

曲轴,连杆,活塞在此。




4

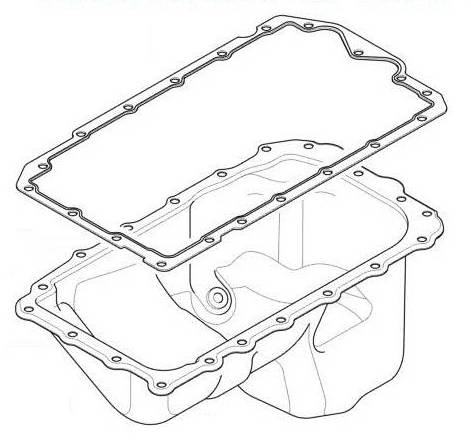

油底壳


油底壳位于发动机底部,上接气缸体。




           发动机视图


1

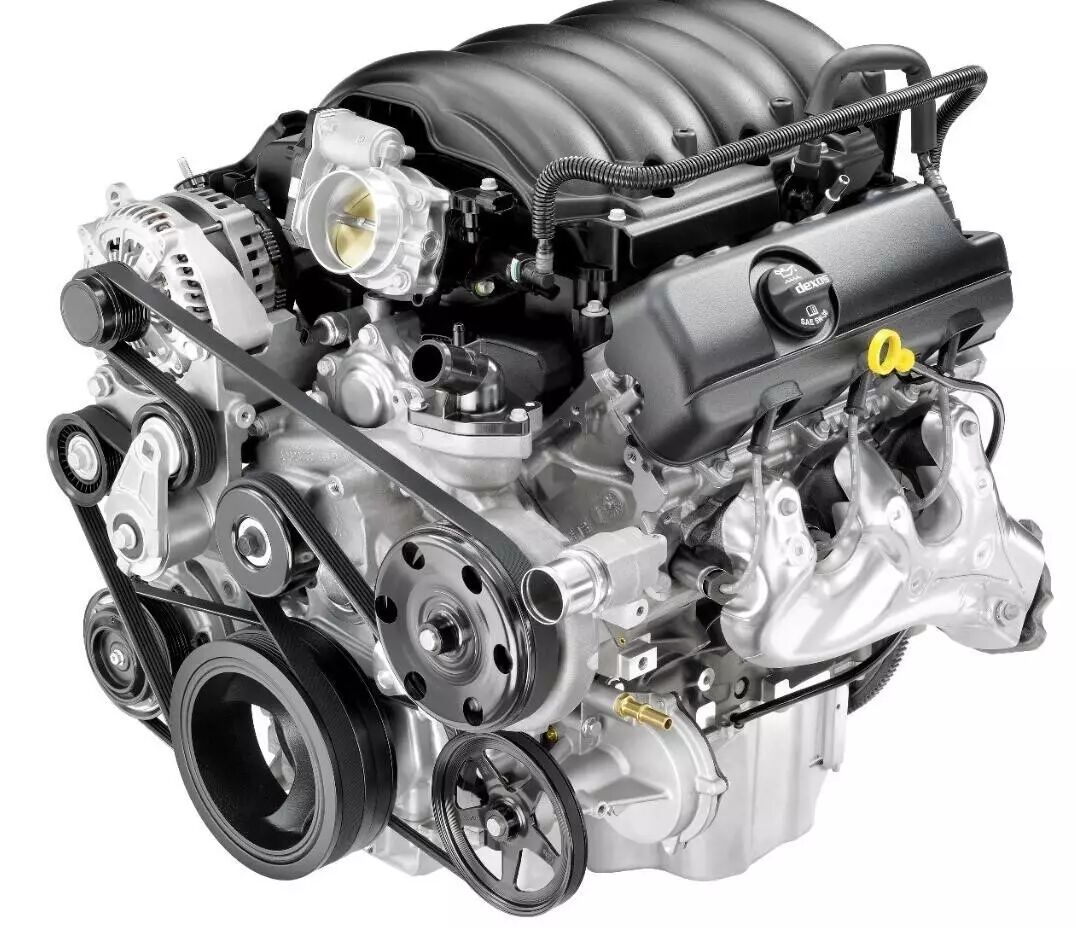

高清图







2

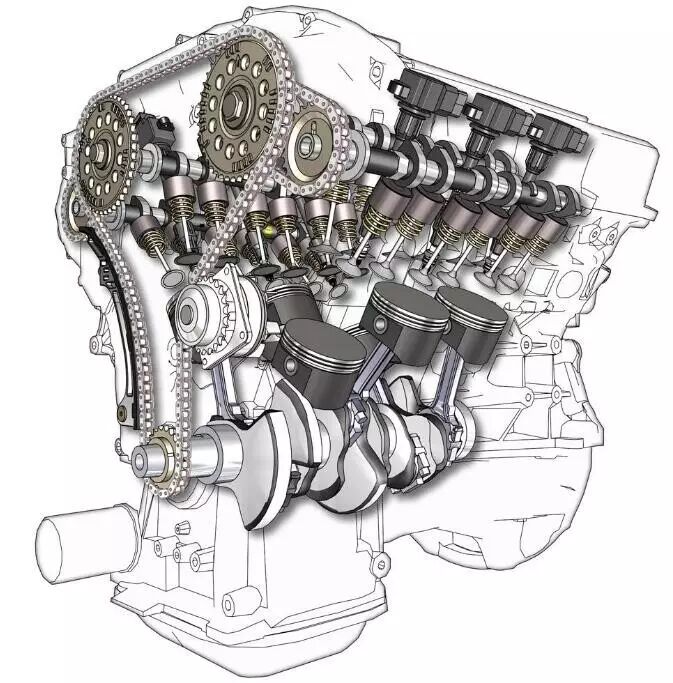

透视图








           发动机的主要配件


1

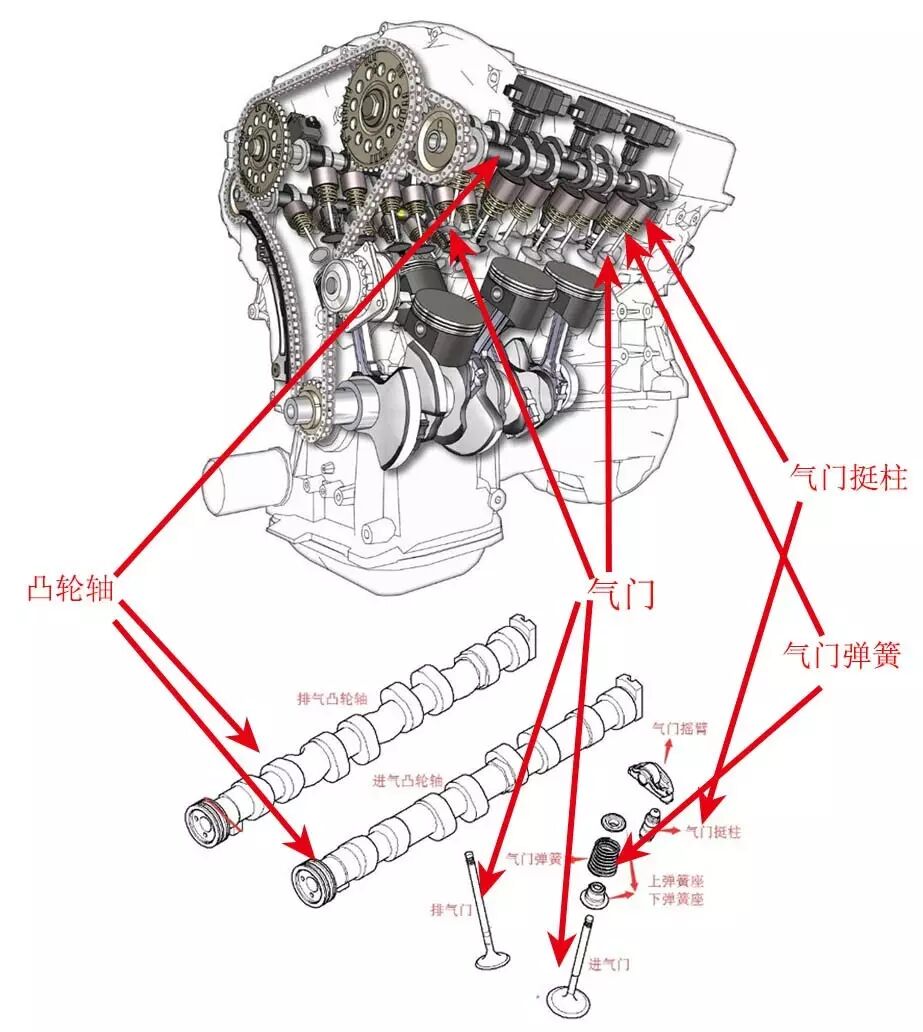

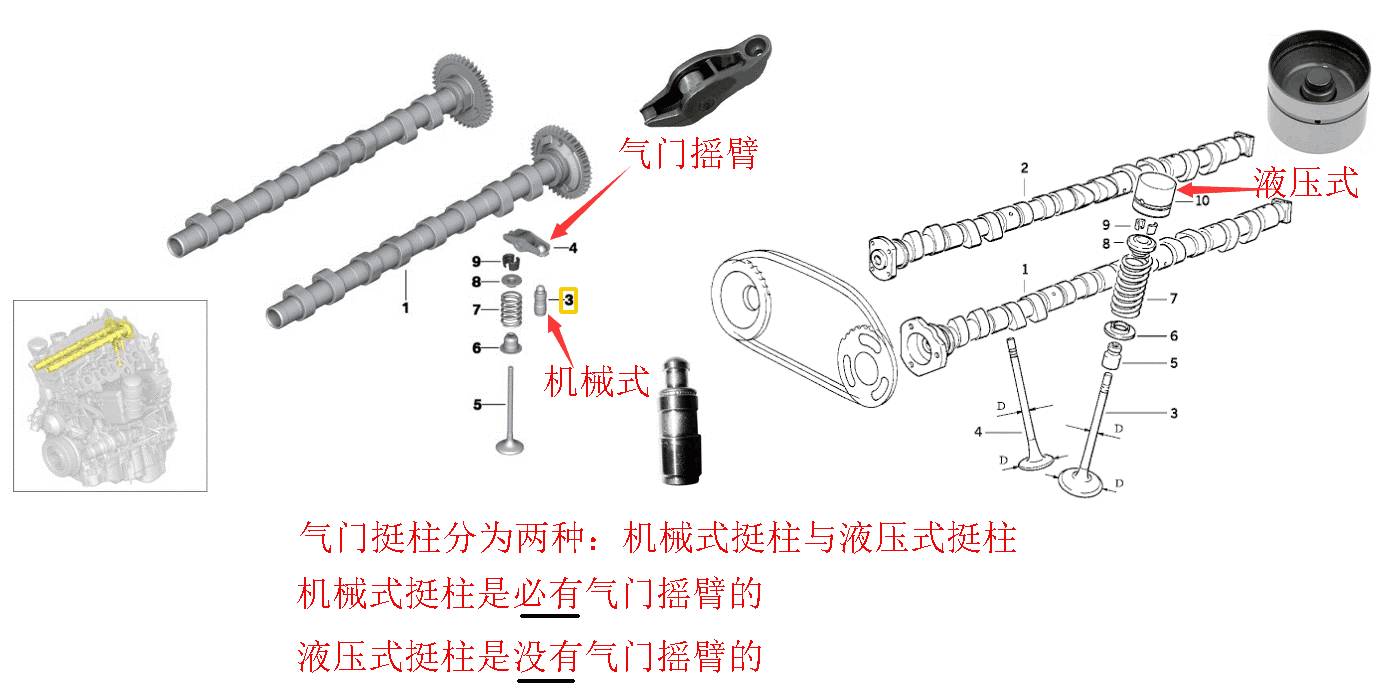

凸轮轴/气门主要配件



直列发动机一进一出有2个凸轮轴;

这个实物是V6发动机,2进2出有4个凸轴;

4缸发动机有4个进气门,4个排气门;

6缸发动机有6个进气门,6个排气门。







2
气缸盖安装件






3

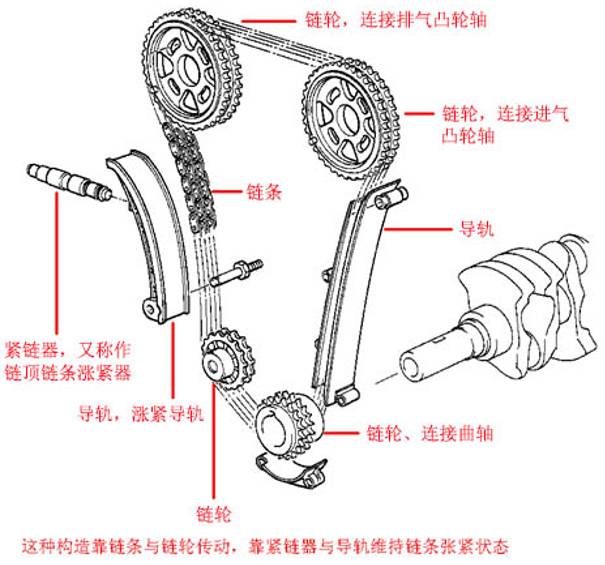

链条传动的正时结构






4

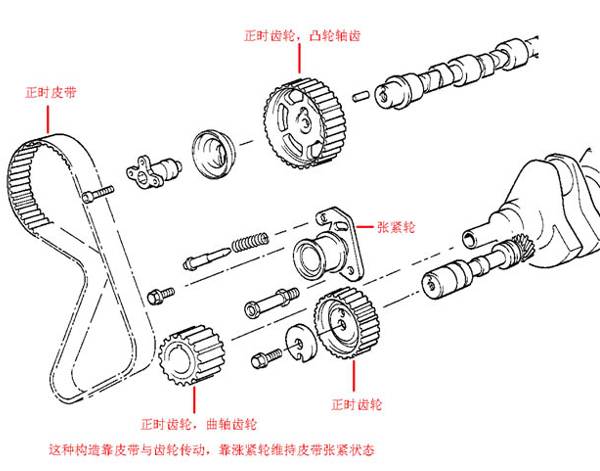

皮带传动的正时结构
